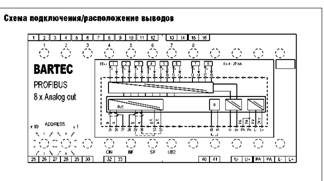

Интерфейс шины PROFIBUS 8 выходов от 4 до 20 мА

Взрывозащита

Технические характеристики

Сертификат испытаний
PTB97ATEX1066U Вставка TUV 99 АТЕХ 1426 Тип 17-6583-.6../....
пр. сведения в серт. испытания образца

Маркировка
ЕЕх i = вариант 0
©II2(1)G ЕЕх de [ia] IIC
Данные по технике безопасности
U0= 21,4 В
l0 = 93,9 мА
Р0= 503 мВт
C0=176nF(IIC)/1,2pF(IIB) L0= 3,4 mH (IIC)/13,9 mH (MB)
U = 253 В

Маркировка
ЕЕх е = вариант 1
©II2G ЕЕх de IIC ©IM2 ЕЕх del

Параметры передачи
Граница базовой ошибки
при Ти = 25 °С ± 0,2 %
Линейность
± 0,2 %
Директивы/стандарты/допуски
Директива 89/336/EWG
Директива 73/23/EWG
Директива 94/9/EG

Конструкция
Герметичный вставной корпус для шины TS35

Материал корпуса
Высококачественный термопластик

Присоединительные клеммы
2,5 мм2, из тонкой проволоки

Степень защиты
Электронная вставка IP 66
Клеммы IP 20
Клеммы с покрытием IP 30

Маркировка прибора
Надписываемая этикетка спереди

Индикация
Светодиоды на передней панели

Температура хранения
от-40°Сдо+60°С

Температура окружающей среды
от -20 °С до +60 °С

Вес 2,1 кг

Электрические характеристики

Выходные параметры

Напряжение питания (L+, L-)
20 В пост, тока до 30 В пост, тока

Потребляемая мощность
Р = 1,8 Вт

Гальваническая развязка
Питание//и+, U- выходы//
шина//коммутация

Интерфейс шины
RS 485 с резьбовыми клеммами

Контроль проводки
Суммарная сигнализация через шину

Индикация
Состояние
ON, BF, SF, UB2
Выходы
8 х двойных СД
желтый СД, выход ok красный СД, обрыв
Неполадка SF, красный СД

Напряжение питания (U+, U-)
20 В пост, тока до макс. 30 В пост, тока

Потребляемая мощность
Р = 5,7 Вт

Потери мощности
Pvc = 7,5Bt

Диапазон сигналов
от 4 до 20 мА

Разрешение
12 бит

Дискретизация
3,91 мкА/емр

Нагрузка
от 0 до 500 Q
