Электродный ввод Ех, баростойкий

Описание

Канализационные насосы могут быть полностью затапливаемыми агрегатами. Насосный агрегат и двигатель часто отделяются друг от друга масляной камерой, которая имеет уплотнение в виде контактного кольца. Чтобы предотвратить неполадки двигателя и выход его из строя, требуется заметить возможную протечку радиального уплотнения и вовремя распорядиться о проведении необходимой ревизии.

С помощью электродного ввода Ех баростойкий BARTEC вы можете уверенно принимать сигналы из трубы от герметично закрытого технологического оборудования даже во взрывоопасных зонах.
К электродному вводу можно подключать только искробезопасные цепи, должным образом освидетельствованные.

Указание
Поврежденные электродные вводы следует заменять. Их следует беречь от перекручивания и закусывания.

Варианты поставки

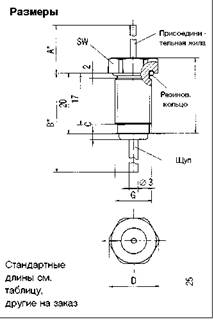

Размеры в мм		Номер заказа
G	C	D	SW	A	B	Рез.кольцо
M 10 x 1	2	14,5	13	500	36	9 x 1,5	37-9405-1230/1000
M 12 x 1	2	16,5	15	500	36	10 x 1,5	37-9405-123B/1000
M 16 x 1,5	2	21,0	19	500	36	14 x 2	37-9405-123D/1000

Взрывозащита

Технические характеристики

Маркировка
©I M2/II 2G EEx d I/II 4FM

Сертификат испытаний
PTB 02 ATEX 1061 U FMRC J.I. 3002937

Температура окружающей среды на месте монтажа
до +70 °C или +110 °C

Материал
Гильза Никелированная латунь или инстр. сталь
Электрод Латунь или инстр. сталь
Резьба M10 x 1; M12 x 1; M16 x 1,5
другие на заказ
Давление на стороне ЕЕх e < 6 бар
Расчетное напряжение развязки < 30 В
Расчетный ток длительной нагрузки < 1 A
Тип присоединения Жилы 0,5 до 1,5 мм2
