Входные кабельные втулки 300/500 В

Варианты поставки. Кабель H05RN-F или H05RR-F
Число жил	Сечение кабеля мм2	Допуст. нагрузка (A) при длит. работе (Ориентировочные значения) 1) Макс. доп температура +60 °C	Размер резьбы	Номер заказа Длину жил и кабеля указать дополнительно
3 5	0,75 0,75	9,5 A	M 16 x 1,5 M 24 x 1,5	07-9204-F03D 07-9204-F052
3 5	1,5 1,5	15 A	M 24 x 1,5 M 24 x 1,5	07-9204-H032 07-9204-H052
3 5	2,5 2,5	20 A	M 24 x 1,5 M 36 x 1,5	07-9204-J032 07-9204-J054

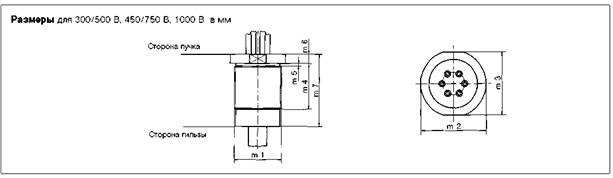

m 1	m 5	m 6	m 4	m 7	m 2	m 3
M 16 x 1,5	макс. 2,5	5	30	46	∅ 21	SW 19 (шестигран.)
M 24 x 1,5	макс. 2,5	5	30	46	∅ 29	SW 27 (шестигран.)
M 36 x 1,5	макс. 2,5	7	35	55	∅ 42	SW 40
M 48 x 1,5	макс. 2,5	10	35	75	∅ 55	SW 52

Проконсультируем, рассчитаем, сделаем проект. Обращайтесь:

https://bartec.com.ru
info@bartec.com.ru
+ 7 (499) 265-2863
+ 7 (499) 265-2890
+ 7 (499) 265-3108
+ 7 (499) 265-3180
105082, г. Москва, Б. Почтовая ул., д.38, стр.5

Входные кабельные втулки 300/500 В: назначение и подбор

Входные кабельные втулки серии 300/500 В от BARTEC предназначены для герметичного ввода кабелей в взрывозащищённые корпуса, оболочки и распределительные коробки. Они обеспечивают защиту от пыли и влаги, сохраняя целостность оболочки. В ассортименте представлены модели с различными типами резьбы и материалами уплотнений, что позволяет подобрать решение для конкретных условий. Втулки применяются в нефтегазовой, химической, горнодобывающей промышленности, а также на объектах энергетики. Совместимость с кабельными вводами и аксессуарами упрощает монтаж и обслуживание.

При подборе втулок необходимо учитывать тип взрывозащиты, зону установки, температурный диапазон, материал корпуса и способ монтажа. Важно обеспечить соответствие диаметра кабеля и резьбового соединения. Для правильного выбора рекомендуется обратиться к специалистам, которые помогут определить подходящую модель. В каталоге также представлены принадлежности для входных и переходных кабельных втулок, что расширяет возможности комплектации.

Входные кабельные втулки 300/500 В применяются для ввода кабелей в распределительные коробки, посты управления, шкафы автоматики и другие оболочки, расположенные во взрывоопасных зонах. При монтаже важно обеспечить надёжное уплотнение по оболочке и кабелю, чтобы исключить проникновение пыли и влаги. Для этого следует правильно подобрать размер втулки под диаметр кабеля и тип резьбы корпуса. При установке рекомендуется использовать аксессуары: уплотнительные кольца, контргайки, адаптеры, которые расширяют возможности подключения. Типовые задачи, решаемые с помощью втулок, включают подключение датчиков, исполнительных механизмов, осветительных приборов и систем контроля. Втулки совместимы с различными взрывозащищёнными корпусами и оболочками, представленными в каталоге. Для подбора под конкретный проект обратитесь к нашим специалистам через форму запроса.

При монтаже втулок в оболочки с резьбовыми отверстиями важно соблюдать момент затяжки, чтобы не повредить уплотнительные элементы и обеспечить герметичность. Для кабелей с броней или экраном могут потребоваться специальные зажимы, которые фиксируют и заземляют экран. Втулки серии 300/500 В совместимы с аксессуарами для входных и переходных кабельных втулок, что позволяет адаптировать их под нестандартные диаметры и типы резьбы. При подборе учитывайте климатическое исполнение и наличие агрессивных сред. Для объектов с повышенными требованиями к надёжности рекомендуется использовать втулки из нержавеющей стали или латуни с никелевым покрытием. Типовые задачи включают подключение кабелей к распределительным коробкам, постам управления и шкафам автоматики. Втулки также применяются в системах обнаружения утечек и средствах автоматизации. Для получения консультации по выбору обратитесь к нашим специалистам.
